Aké sú požiadavky na ultrazvukové testovanie pre bezšvové potrubie zliatiny niklu?

Hej! Ako dodávateľ zliatiny niklu bezšvovej potrubia sa často pýtam na požiadavky na ultrazvukové testovanie pre tieto potrubia. Takže som si myslel, že by som zostavil tento blogový príspevok, aby som sa podelil o niektoré poznatky o tejto téme.

Po prvé, pochopme, prečo je ultrazvukové testovanie také dôležité pre bezšvové potrubia zliatiny niklu. Zliatiny niklu sa široko používajú v rôznych odvetviach, ako je letecký priestor, chemické spracovanie a výroba energie kvôli ich vynikajúcemu odolnosti proti korózii, vysokej pevnosti a dobrej tepelnej stabilite. Aby sme zabezpečili, že tieto potrubia spĺňajú prísne kvalitné normy týchto odvetví, musíme sa ubezpečiť, že sú bez vnútorných defektov, ako sú praskliny, pórovitosť a inklúzie. Tam prichádza ultrazvukové testovanie.

Ako funguje ultrazvukové testovanie

Ultrazvukové testovanie využíva vysoko - frekvenčné zvukové vlny (zvyčajne nad 20 000 Hz) na detekciu vnútorných nedostatkov v potrubí. Prevodník pošle tieto zvukové vlny do potrubia a keď sa vlny stretnú s defektom, časť zvukovej energie sa odráža späť k prevodu. Tento odrazený signál sa potom analyzuje, aby sa určila veľkosť, umiestnenie a povaha defektu.

Normy pre ultrazvukové testovanie zliatiny niklu, plynulé potrubie

Existuje niekoľko medzinárodných štandardov, ktoré riadia ultrazvukové testovanie bezšvových potrubí zliatiny niklu. Jedným z najbežnejšie používaných štandardov je ASTM A450/A450M. Tento štandard poskytuje všeobecné požiadavky na uhlíkové, feritické zliatiny a austenitické zliatinové rúrky a rúrky a trubice. Má tiež konkrétne oddiely týkajúce sa ultrazvukového testovania, ktoré špecifikujú kritériá akceptácie pre rôzne typy defektov.

Ďalším dôležitým štandardom je časť ASME V. Táto časť kotla ASME a kódu tlakových nádob sa zameriava na metódy nedeštruktívnych vyšetrení vrátane ultrazvukového testovania. Poskytuje podrobné postupy na testovanie, kalibráciu zariadení a interpretáciu výsledkov.

Požiadavky na vybavenie

Pokiaľ ide o ultrazvukové testovanie bezšvových potrubí zliatiny niklu, zariadenie musí splniť určité požiadavky. Prevodník by mal mať primeranú frekvenciu a uhol lúča pre hrúbku a priemer rúrky. V prípade tenších potrubí sa často používajú prevodníky s vyššou frekvenciou (napr. 5 - 10 MHz), pretože môžu poskytnúť lepšie rozlíšenie. Pre hrubšie potrubia môžu byť nižšie frekvenčné prevodníky (napr. 2 - 2,5 MHz) vhodnejšie, pretože môžu preniknúť hlbšie do materiálu.

Detektor ultrazvukovej chyby by sa mal pravidelne kalibrovať pomocou referenčných blokov. Tieto referenčné bloky sú vyrobené z rovnakého alebo podobného materiálu ako testované potrubie a majú umelé defekty známej veľkosti a tvaru. Kalibrácia zaisťuje, že zariadenie dokáže presne zistiť a merať chyby v potrubí.

Testovacie postupy

Postup testovania pre zliatinu niklu bezšvové potrubia zvyčajne začína vizuálnou kontrolou povrchu potrubia. Akékoľvek nepravidelnosti povrchu alebo kontaminanty môžu ovplyvniť výsledky ultrazvukového testovania, takže povrch rúrky musí byť čistý a hladký.

Ďalej sa na povrch potrubia aplikuje spojovacie činidlo. Tento agent pomáha prenášať ultrazvukové vlny z prevodníka do potrubia. Bežné spojovacie činidlá zahŕňajú vodu, olej a glycerín.

Prevodník sa potom systematicky pohybuje pozdĺž povrchu potrubia. Pri pozdĺžnom testovaní sa menič pohybuje rovnobežne s osou potrubia, aby sa detegovali pozdĺžne defekty. Na obvodové testovanie sa prevodník pohybuje okolo obvodu potrubia, aby sa našli obvodové defekty.

Počas testovania musí operátor monitorovať ultrazvukové signály na obrazovke detektora chýb. Ak sa zistí signál defektu, operátor označí umiestnenie defektu na potrubí a zaznamená charakteristiky signálu, ako je amplitúda a čas - letu.

Kritérium

Kritériá akceptácie pre ultrazvukové testovanie zliatiny niklu bezšvové potrubia závisia od aplikácie a požiadaviek zákazníka. Vo všeobecnosti môžu byť prijateľné malé defekty, ktoré neovplyvňujú mechanické vlastnosti alebo výkon potrubia. Veľké alebo kritické defekty, ako napríklad trhliny, ktoré by mohli viesť k zlyhaniu potrubia, však zvyčajne nie sú prijateľné.

Napríklad podľa ASTM A450/A450M môže byť maximálna prípustná dĺžka lineárnej indikácie (ako je prasklina) v bezproblémovom potrubí obmedzená na určité percento hrúbky steny rúrky.

Naše skúsenosti ako dodávateľa

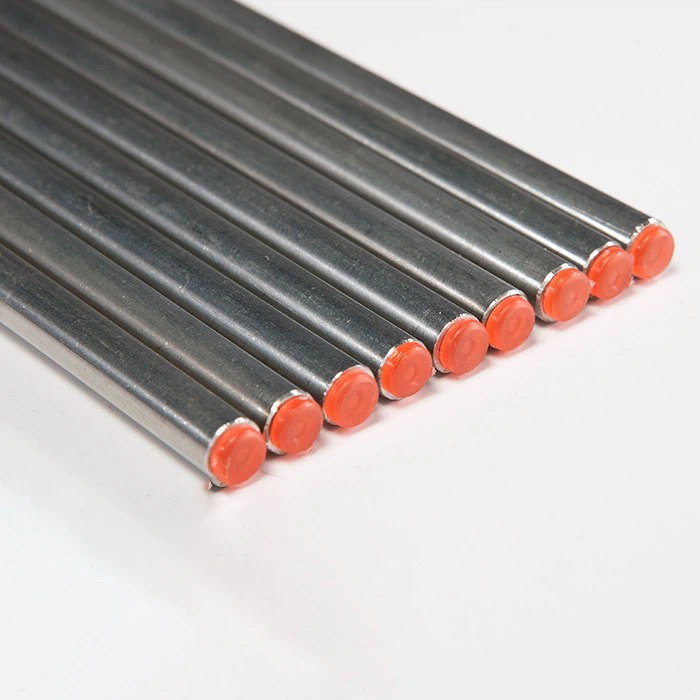

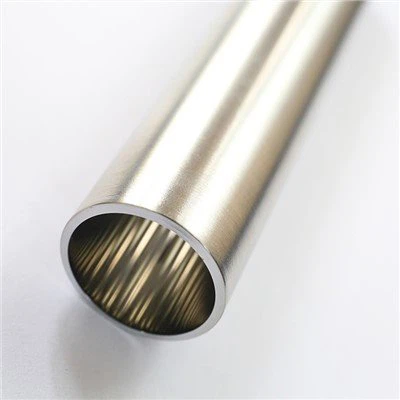

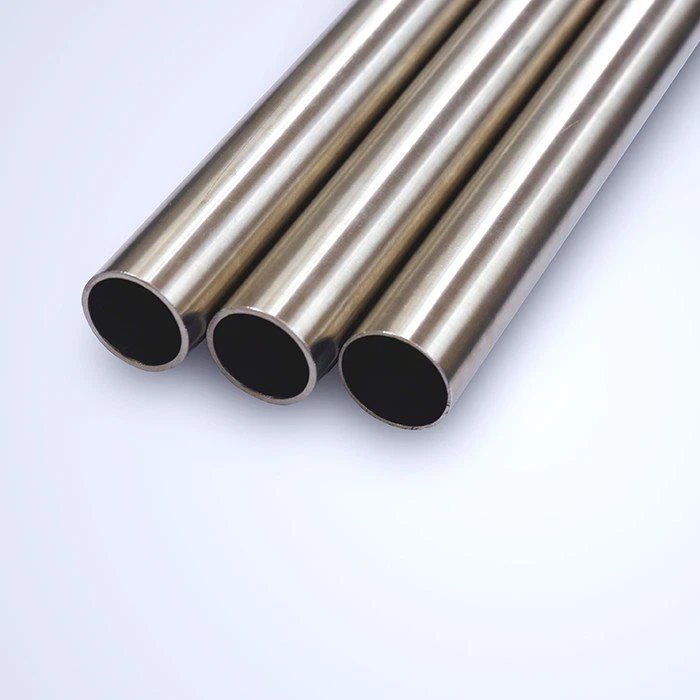

Ako dodávateľNikelová oceľová potrubie,Niklová potrubia z nehrdzavejúcej oceleaC276 Zliatina bezšvový potrubie, máme rozsiahle skúsenosti s ultrazvukovým testovaním. Máme tím vyškolených a certifikovaných operátorov ultrazvukových testov, ktorí sa riadia prísnymi testovacími postupmi, aby sa zabezpečila kvalita našich potrubí.

Investujeme tiež do vysoko kvalitných ultrazvukových testovacích zariadení a pravidelne ho kalibrovať a udržiavať, aby sme zaistili presné a spoľahlivé výsledky. Naše zariadenia na testovanie v domácnosti nám umožňujú vykonať ultrazvukové testovanie na každom potrubí skôr, ako bude odoslané zákazníkovi.

Záver

Ultrazvukové testovanie je rozhodujúcou súčasťou procesu kontroly kvality pre bezšvíkové potrubia zliatiny niklu. Podľa príslušných štandardov, použitím správneho vybavenia a implementáciou správnych testovacích postupov môžeme zabezpečiť, aby naše potrubia boli bez vnútorných chýb a spĺňali vysoké kvalitné požiadavky našich zákazníkov.

Ak ste na trhu s vysokou kvalitou zliatiny niklu bezšvové potrubia a chcete sa dozvedieť viac o našom ultrazvukovom testovaní alebo akýchkoľvek ďalších otázkach, neváhajte nás osloviť. Vždy sme radi, že sme sa porozprávali a diskutovali o vašich konkrétnych potrebách.

Odkazy

• Štandardná špecifikácia ASTM A450/A450M pre všeobecné požiadavky na uhlíkové, zliatiny feritického a austenitického zliatiny oceľových rúr a trubíc a trubíc
• ASME SEKCIA V NODERTVERÁCIA SKÚŠKA
